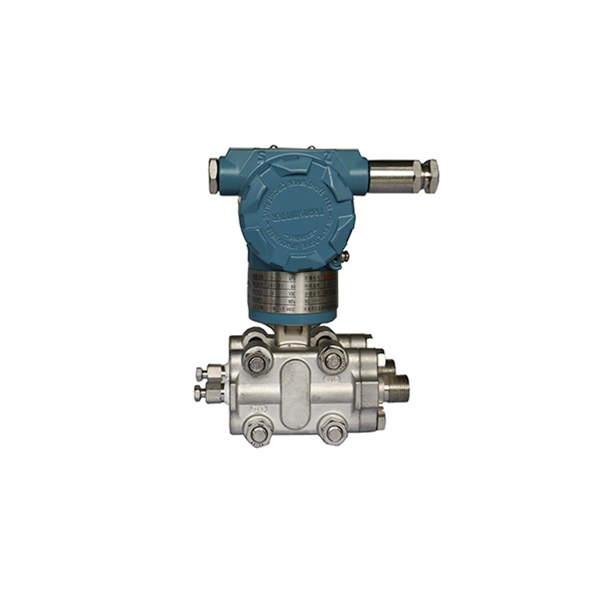

· 使用对象：液体、气体或蒸汽
· 测量范围：见选型规格表
· 输出信号：(4～20)mA 叠加HART协议数字信号
· 电 源：外部供电24VDC.(电源范围12V～45V)
· 负载特性：0～550Ω(24V供电时);HART通讯负载250Ω
· 迁移特性：负方向与正方向迁移可在测量范围的下限值与上限内进行
· 工作环境：介质温度： (-40～104)℃;储存温度： (-40～85)℃
· 工作温度：(-20～50)℃
· 相对湿度：(0～100)%
· 防爆性能：隔爆型:Ex db IIB T6 Gb;
· 本 安 型: Ex ia lIC T4 Ga
· 性能指标: (在无迁移、316不锈钢隔离膜片及其他标准测试条件下。)
· 量 程 比：10：1
· 基本误差： 量程为3、4、5
在量程比为1：1到10：1时，为调校量程的±0.5%
在量程比为10：1到40：1时，为±0.25(1+0.1URL/量程)%量程
稳 定 性: 最大量程范围的±0.15%/6个月 。
温度影响：零点温度误差为最大量程的±0.32/20℃
静压影响：(DP型在线性输出时)零点误差:加静压10MPa，零点误差为最大量程范围的±0.25%，这是
系统误差,安装前可按实际静压调校变送器零点,消除这个误差。(HP型在线性输出时)零
点误差:加静压31.2MPa，零点误差小于最大量程范围的±2.0%。这是系统误差,安装前可按
实际静压调校变送器零点,消除这个误差。
超压极限： DP、GP、AP：≤10MPa
HP：<32MPa
阻 尼: 时间常数在0.2～32.0s之间可调。
启动时间：3s，不需预热。
电源影响：小于输出量程的0.005%/V。
振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%/g。
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
安装位置影响：最大可产生不大于0.25kPa的零点误差，可通过校正消除这个误差，对量程无影响;测
量本体相对法兰转动无影响。
结构指标
接液件材料：
隔离膜片：316不锈钢、哈氏合金C、蒙乃尔和钽;
形圈：氟橡胶、丁腈橡胶、乙烯—丙烯;
非接液件材料：
灌充液体：硅油或氟油;
螺栓：碳钢镀锌;
电气壳体：低铜铝合金
“O”形圈：丁腈橡胶;
涂层：聚脂环氧树脂;
引压连接件：
法兰引压1/4—18NPT锥管内螺纹;
接头引压M20x1.5外螺纹;
电气出线孔：M20x1.5内螺纹
重 量：3.5kg(不包括选件)
